一、帕金斯柴油機電控系統零配部件的功能介紹
帕金斯柴油機電控系統由傳感器、ECU 和執行元件三部分組成。
傳感器方面，加速踏板位置傳感器用來檢測加速踏板所處位置，ECU 根據此信號間接判斷柴油機的負荷，作為控制柴油機噴油量和噴油正時的主控制信號，常用的有電位計式和差動電感式。轉速傳感器或曲軸位置傳感器用來檢測發動機轉速或曲軸位置，與加速踏板位置傳感器一起作為控制噴油量和噴油正時的主控制信號。反饋信號傳感器包括負荷傳感器（如供油齒條位置傳感器、滑套位置傳感器、噴油壓力傳感器等）和正時傳感器（如分配泵正時活塞位置傳感器、著火正時傳感器等）兩大類，用于閉環控制系統中檢測執行元件實際位置。此外，還有燃油溫度傳感器，向 ECU 提供燃油溫度信號，ECU 根據此信號對噴油量進行修正，一般設置在第二級燃油濾清器蓋內。冷卻液溫度傳感器用于向 ECU 提供發動機冷卻液溫度信號，可觸發自動降低發動機功率的保護功能，許多重型貨車還利用該傳感器對冷卻風廓進行控制。進氣溫度傳感器向 ECU 指示進氣管內空氣溫度，ECU 根據此信號調節噴油脈寬調制信號以控制排放。機油溫度傳感器始終向 ECU 指示發動機的機油溫度，當機油溫度超過正常安全限值時，會觸發報警燈點亮和發動機停機功能。

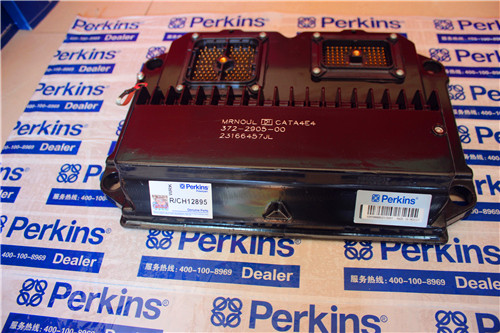

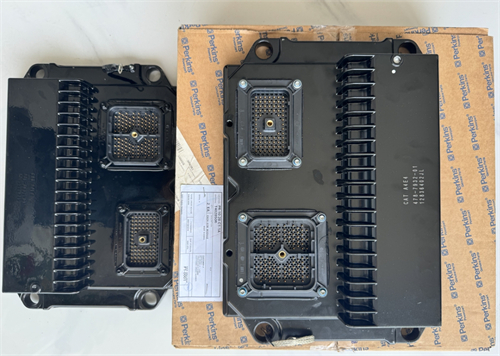

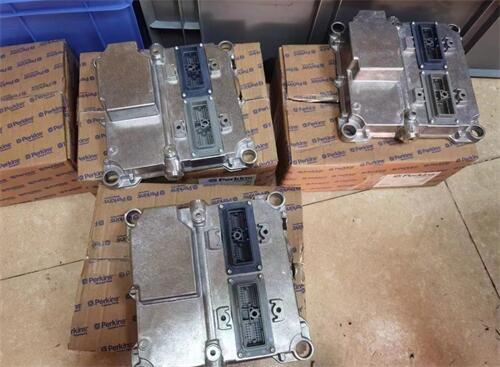

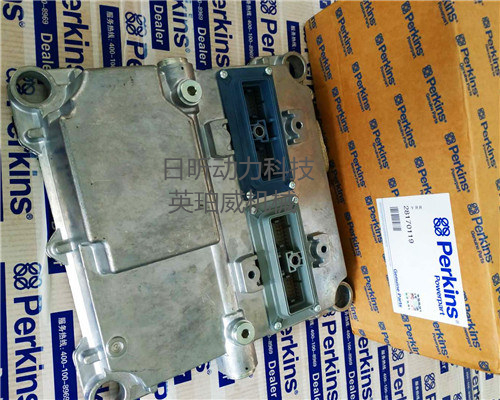

ECU 的功用和結構與汽油機電控系統基本相同，只是控制程序有較大差別。
執行元件主要執行 ECU 的指令，調節柴油機的供（噴）油量和供（噴）油正時。不同柴油機電控系統的執行元件有很大差異，常用的執行元件有電子調速器和電磁閥。
帕金斯柴油機的配件還有很多，比如燃油濾清器有不同的型號，如 26560137、CH10930、SE429、SE429B 等，這些燃油濾清器都有特定的尺寸和重量，以及倉庫位置編號和適用機型。此外，還有泄壓閥總成 T400036 等配件，是由英國珀金斯生產的高品質配件之一，用于在發動機高壓油管內部達到一定壓力時自動打開閥門，將油回流到正常油路內。總之，帕金斯柴油機電控系統的零配部件各自發揮著重要的功能，共同保障柴油機的正常運行。

二、帕金斯柴油機加速踏板位置傳感器功能
加速踏板位置傳感器是電子油門系統中的重要部件，它將踏板踩下的量（角度）轉換成送至發動機控制單元的電壓信號。其作用主要有以下幾個方面：首先，產生相應的電壓信號輸入節氣門控制單元，控制單元對輸入信號進行濾波，消除環境噪聲影響后，根據當前工作模式、踏板移動量和變化率解析駕駛員意圖，計算出對發動機扭矩的基本需求，得到相應節氣門轉角的基本期望值。其次，通過 CAN 總線和整車控制單元進行通訊，獲取發動機轉速、擋位、節氣門位置、空調能耗等其他工況信息以及各種傳感器信號。然后，計算出整車所需求的全部扭矩，通過對節氣門轉角期望值進行補償，得到節氣門的最佳開度，并把相應的電壓信號發送到驅動電路模塊，驅動控制電機使節氣門達到最佳的開度位置。總之，加速踏板位置傳感器在帕金斯柴油機的運行中起著至關重要的作用，它能夠準確地反映駕駛員的操作意圖，為發動機提供合適的動力輸出。

三、帕金斯柴油機轉速傳感器功能
帕金斯柴油機轉速傳感器又叫曲軸相位傳感器，是電噴發動機自動控制系統中最重要的感應器之一。其作用是檢測發動機轉速，確定曲軸的位置，檢測活塞下止點信號和曲軸轉角信號，并將檢測的信號傳輸至 ECU，用于調節點火時刻和噴油正時。轉速傳感器通常安裝在分電器內、變速器離合外殼上、曲軸前面或曲軸后面，使用脈沖信號式轉速傳感器測量發動機轉速。按傳感器產生信號的原理可分為感應線圈式、光學式和霍爾元件式 3 種類型。其中，2 線制的電流的磁效應式轉速傳感器分別是電源插頭和交流信號線，3 線制的第三根線是交流信號屏蔽電纜，與搭鐵連接。帕金斯柴油機轉速傳感器與發動機凸輪軸相位傳感器配合工作，確保發動機正常運行。

四、帕金斯柴油機燃油溫度傳感器功能

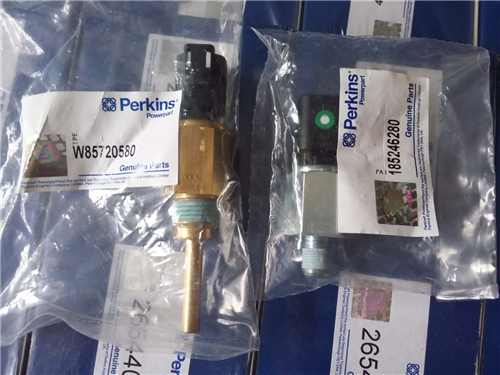

帕金斯柴油機燃油溫度傳感器向 ECU 提供燃油溫度信號。ECU 將根據燃油的溫度變化調節供給單體式噴油器的脈寬調制信號，因?yàn)槿加碗S著溫度升高而膨脹，將會導致發動機功率降低。此外，燃油溫度傳感器還用于控制燃油冷卻泵開關接合。不同的燃油控制系統，燃油溫度傳感器的安裝位置有所差異，但一般都安裝在高壓油路上。燃油溫度傳感器是負溫度系數熱敏電阻，燃油溫度升高時，傳感器電阻值下降。

五、帕金斯柴油機冷卻液溫度傳感器功能

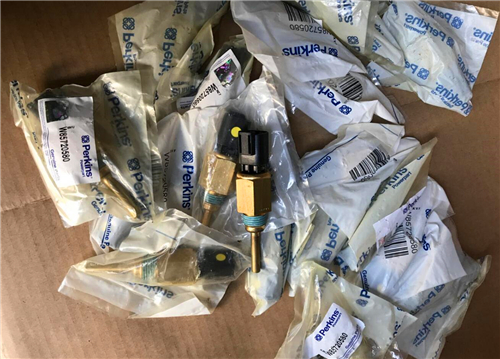

帕金斯柴油機冷卻液溫度傳感器作用是檢測發動機冷卻液溫度，向 ECU 輸入溫度信號，作為燃油噴射和點火正時控制的修正信號，同時也是其他控制系統的控制信號。它安裝在發動機缸體水套或冷卻液管路中，與冷卻液接觸，當發動機冷卻液溫度逐漸升高時，傳感器內部的負溫度系數熱敏電阻的電阻會逐漸減小，反之，電阻會增大。因此，當發動機冷卻液的溫度變化時，傳感器的輸出電壓也會相應變化。ECU 收到冷卻液溫度傳感器的信號后校正燃油噴射時間和點火時間。此外，在儀表系統設計冷卻液溫度表，可以利用冷卻液溫度傳感器檢測發動機冷卻液溫度，然后顯示在儀表盤上，讓駕駛員能夠直觀地看出發動機冷卻液在任何工況時的溫度，并及時作出相應的處理，而在高溫的時候也會進行報警提示，防止汽車水箱開鍋。

六、帕金斯柴油機進氣溫度傳感器功能
帕金斯柴油機進氣溫度傳感器的主要職責是監測進入進氣管道中的空氣溫度。它會把感知到的進氣溫度轉化為電壓信號，并將這個信號傳遞給 ECU。ECU 根據接收到的進氣溫度信號，對燃油噴射和點火正時進行相應的調整。進氣溫度傳感器是一種具有負溫度系數的熱敏電阻。其工作原理是：隨著溫度的升高，電阻的阻值會減小；反之，溫度降低時，電阻的阻值會增大。這種電阻的變化會進一步引發電路中電壓的變化，從而產生不同的電壓信號，實現控制系統的自動操作。在冷車狀態下，進氣溫度傳感器的信號與發動機水溫傳感器的信號大致相同；但在熱車狀態下，其產生的信號電壓大約是水溫傳感器的 2 - 3 倍。熱敏電阻在分壓器電路中占據一席之地，而發動機控制單元?jiǎng)t為其提供穩定的 5V 電壓。熱敏電阻的電壓會受到空氣濕度的影響。

七、帕金斯柴油機機油溫度傳感器功能
帕金斯柴油機機油溫度傳感器主要就是檢測機油的溫度，為了使溫度在控制范圍以內，保證發動機正常運轉。當所測量的液位壓力作用在陶瓷彈性體上時，彈性膜片產生撓曲變形，與此同時，印燒在彈性膜片上的厚膜電阻也產生同樣大小的應變，其中 2 個厚膜電阻受壓應變，阻值減小；另 2 個受拉應變，阻值增大。變速器油溫傳感器作用是用于檢測自動變速器液壓油的溫度，以作為電控單元進行換擋控制、油壓控制和鎖止離合器控制的依據。機油溫度傳感器內部是一個負溫度系數半導體熱敏電阻，溫度愈高，電阻愈低。溫度傳感器的主要作用，是把溫度信號轉化成電信號供后續處理。一，提供控制的判斷依據，比方冷卻風扇的開啟。二，提供溫度的顯示。室外溫度。

帕金斯柴油機電控系統的各個零部件都有著重要的功能，這些傳感器相互配合，為發動機的正常運行提供了保障。加速踏板位置傳感器能夠準確反映駕駛員的操作意圖，轉速傳感器確保點火和噴油正時的準確，燃油溫度、冷卻液溫度、進氣溫度和機油溫度傳感器則分別對燃油、冷卻液、進氣和機油的溫度進行監測，為發動機的控制提供重要的參數依據。這些傳感器的正常工作對于提高發動機的性能、降低排放、保證發動機的可靠性和耐久性都起著至關重要的作用。

項目    零件號    數量    新零件號    描述
45 L142WF02 8 L142WF02 VALVE COLLET
45 l142wf02 8 l142wf02氣閥門彈簧
46 L142HF11 4 L142HF11 INTAKE VALVE
46 l142hf11 4 l142hf11進氣閥
47 K561AF01 8 K561AF01 TAPPET
47 k561af01 8 k561af01挺桿
48 L142HF21 4 L142HF21 EXHAUST VALVE
48 l142hf21 4 l142hf21排氣閥
49 L141DF01 1 3141D351 CAMSHAFT
49 l141df01 1 3141d351凸輪軸
51 L2411F01 8 L2411F01I SHIM
51 l2411f01 8 l2411f01i墊片
60 M145DF21 1 M145DF21 CYLINDER HEAD
60 m145df21 1 m145df21缸蓋
76 L1744F01 4 L1744F01 VALVE SPRING
76 l1744f01 4 l1744f01氣閥門彈簧
77 L1744F01 4 L1744F01 VALVE SPRING
77 l1744f01 4 l1744f01氣閥門彈簧
78 3342T012 4 3342T012 CAP
78 3342t012 4 3342t012帽
79 L112TF03 1 L112TF03 WOODRUFF KEY
79 l112tf03 1 l112tf03半圓鍵
80 K415JF02 4 K415JF02 SEAL - VALVE STEM
80 k415jf02 4 k415jf02密封閥桿
81 L142WF02 8 L142WF02 VALVE COLLET
81 l142wf02 8 l142wf02氣閥門彈簧
82 K415JF02 4 K415JF02 SEAL - VALVE STEM
82 k415jf02 4 k415jf02密封閥桿
83 3342T012 4 3342T012 CAP
83 3342t012 4 3342t012帽
84 K418FF05 1 K418FF05 SEAL - CAMSHAFT
84 k418ff05 1 k418ff05密封凸輪軸
85 K418FF02 1 K418FF02 SEAL - CAMSHAFT
85 k418ff02 1 k418ff02密封凸輪軸
94 M145DF21 1 M145DF21 CYLINDER HEAD
94 m145df21 1 m145df21缸蓋
110 L142HF21 4 L142HF21 EXHAUST VALVE
110 l142hf21 4 l142hf21排氣閥
111 L142HF11 4 L142HF11 INTAKE VALVE
111 l142hf11 4 l142hf11進氣閥
112 L142WF02 16 L142WF02 VALVE COLLET
112 l142wf02 16 l142wf02氣閥門彈簧
113 L142WF01 16 Check History VALVE COLLET
113 l142wf01歷史16檢查氣門鎖夾
114 L1744F01 8 L1744F01 VALVE SPRING
114 l1744f01 8 l1744f01氣閥門彈簧
115 K145JF02 8 K415JF02 SEAL
115 k145jf02 8 k415jf02密封
116 L341CF01 8 K415JF02 SPRING WASHER
116 l341cf01 8 k415jf02彈簧墊圈
117 3342T012 8 3342T012 CAP
117 3342t012 8 3342t012帽
118 L342TF01 8 3342T012 CAP
118 l342tf01 8 3342t012帽
119 K561AF01 8 K561AF01 TAPPET
119 k561af01 8 k561af01挺桿
120 L2411F01 8 L2411F01I SHIM
120 l2411f01 8 l2411f01i墊片
121 L141DF01 1 3141D351 CAMSHAFT
121 l141df01 1 3141d351凸輪軸
123 L112TF03 1 L112TF03 WOODRUFF KEY
123 l112tf03 1 l112tf03半圓鍵
124 K418FF05 1 K418FF05 SEAL - CAMSHAFT
124 k418ff05 1 k418ff05密封凸輪軸
125 K418FF02 1 K418FF02 SEAL - CAMSHAFT
125 k418ff02 1 k418ff02密封凸輪軸
127 L142WF02 8 L142WF02 VALVE COLLET
127 l142wf02 8 l142wf02氣閥門彈簧
128 L142HF11 4 L142HF11 INTAKE VALVE
128 l142hf11 4 l142hf11進氣閥
129 K561AF01 8 K561AF01 TAPPET
129 k561af01 8 k561af01挺桿
130 L142HF21 4 L142HF21 EXHAUST VALVE
130 l142hf21 4 l142hf21排氣閥
131 L141DF01 1 3141D351 CAMSHAFT
131 l141df01 1 3141d351凸輪軸
133 L2411F01 8 L2411F01I SHIM
133 l2411f01 8 l2411f01i墊片
142 M145DF21 1 M145DF21 CYLINDER HEAD
142 m145df21 1 m145df21缸蓋
158 L1744F01 4 L1744F01 VALVE SPRING
158 l1744f01 4 l1744f01氣閥門彈簧
159 L1744F01 4 L1744F01 VALVE SPRING
159 l1744f01 4 l1744f01氣閥門彈簧
160 3342T012 4 3342T012 CAP
160 3342t012 4 3342t012帽
161 L112TF03 1 L112TF03 WOODRUFF KEY
161 l112tf03 1 l112tf03半圓鍵
162 K415JF02 4 K415JF02 SEAL - VALVE STEM
162 k415jf02 4 k415jf02密封閥桿
163 L142WF02 8 L142WF02 VALVE COLLET
163 l142wf02 8 l142wf02氣閥門彈簧
164 K415JF02 4 K415JF02 SEAL - VALVE STEM
164 k415jf02 4 k415jf02密封閥桿
165 3342T012 4 3342T012 CAP
165 3342t012 4 3342t012帽
166 K418FF05 1 K418FF05 SEAL - CAMSHAFT
166 k418ff05 1 k418ff05密封凸輪軸
167 K418FF02 1 K418FF02 SEAL - CAMSHAFT
167 k418ff02 1 k418ff02密封凸輪軸
176 M145DF21 1 M145DF21 CYLINDER HEAD
176 m145df21 1 m145df21缸蓋
192 L142HF21 4 L142HF21 EXHAUST VALVE
192 l142hf21 4 l142hf21排氣閥
193 L142HF11 4 L142HF11 INTAKE VALVE
193 l142hf11 4 l142hf11進氣閥
194 L142WF02 16 L142WF02 VALVE COLLET
194 l142wf02 16 l142wf02氣閥門彈簧
195 L142WF01 16 Check History VALVE COLLET
195 l142wf01歷史16檢查氣門鎖夾
196 L1744F01 8 L1744F01 VALVE SPRING
196 l1744f01 8 l1744f01氣閥門彈簧
197 K145JF02 8 K415JF02 SEAL
197 k145jf02 8 k415jf02密封
198 L341CF01 8 K415JF02 SPRING WASHER
198 l341cf01 8 k415jf02彈簧墊圈
199 3342T012 8 3342T012 CAP
199 3342t012 8 3342t012帽
200 L342TF01 8 3342T012 CAP
200 l342tf01 8 3342t012帽
201 K561AF01 8 K561AF01 TAPPET
201 k561af01 8 k561af01挺桿
202 L2411F01 8 L2411F01I SHIM
202 l2411f01 8 l2411f01i墊片
203 L141DF01 1 3141D351 CAMSHAFT
203 l141df01 1 3141d351凸輪軸
205 L112TF03 1 L112TF03 WOODRUFF KEY
205 l112tf03 1 l112tf03半圓鍵
206 K418FF05 1 K418FF05 SEAL - CAMSHAFT
206 k418ff05 1 k418ff05密封凸輪軸
207 K418FF02 1 K418FF02 SEAL - CAMSHAFT
207 k418ff02 1 k418ff02密封凸輪軸
  39 L141DF0A 1 L141DF0A
 50 L141DF0A 1 L141DF0A
 122 L141DF0A 1 L141DF0A
 132 L141DF0A 1 L141DF0A
 204 L141DF0A 1 L141DF0A
 215 L141DF0A 1 L141DF0A
